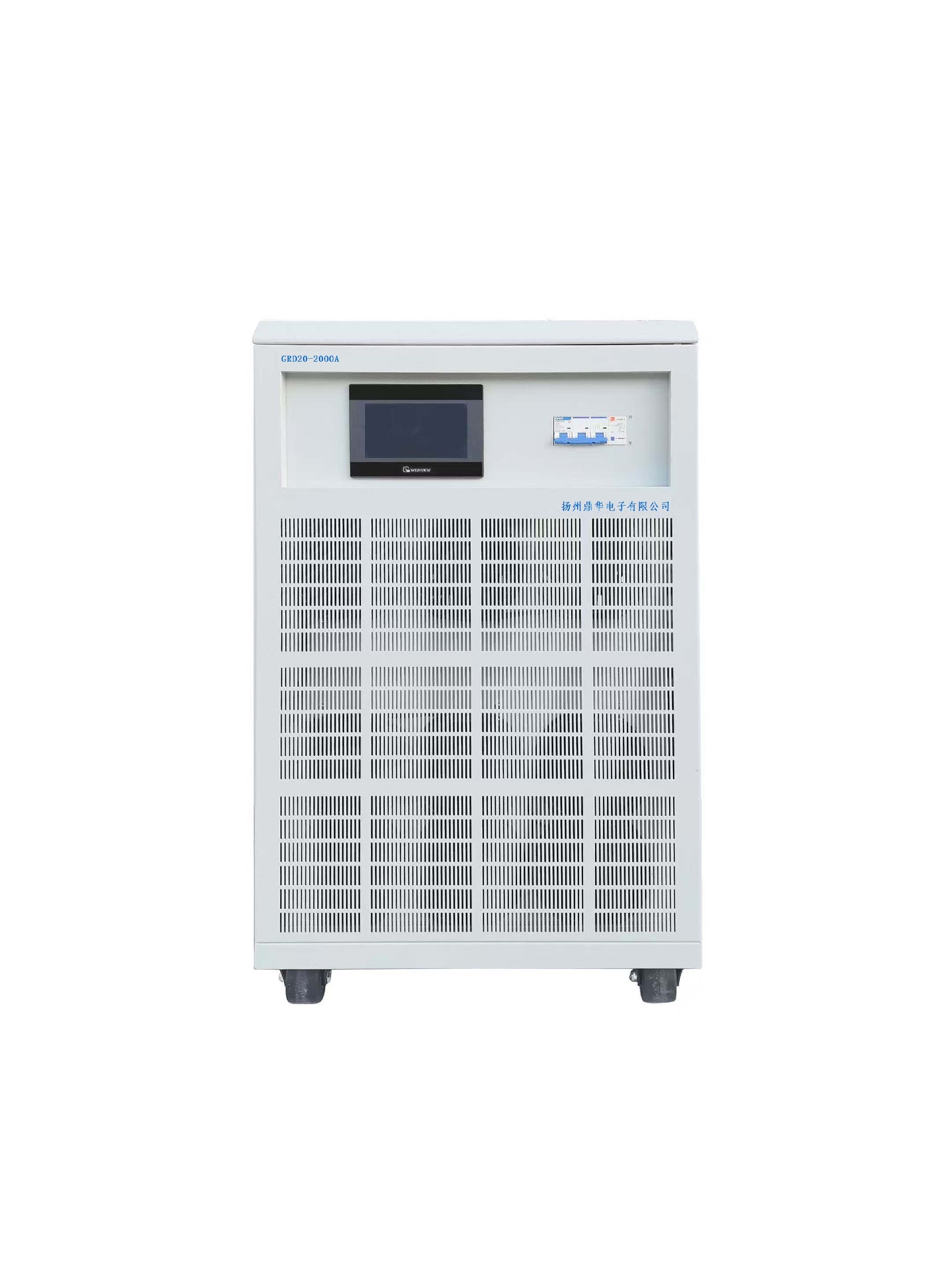

• GRD系列高精度可編程熔斷器試驗直流電源

    所屬分類:通用電源行業

      GRD系列可編程直流電源,適用于在實驗室和自動測試系統中提供大功率、穩定的直流供電,該電源具備自動量程輸出特性,可在整個功率范圍內提供更為寬泛的電壓和電流組合和前所未有的靈活性,單機范圍5kW到4MW,電流范圍高達10000A及電壓范圍高達20kV,同時電源提供標準通訊接口,簡化和加快測試開發;輸入交流和輸出直流雙閉環光隔離驅動,具有效率高,穩壓、mS級瞬態動態特性響應,輸出波形平滑,具有省電、質量穩定且容易控制的特點。該產品主要用于熔斷器、保險絲測試、快速加熱、電阻老練、潛艇彈···

產品詳情

  GRD系列可編程直流電源,適用于在實驗室和自動測試系統中提供大功率、穩定的直流供電,該電源具備自動量程輸出特性,可在整個功率范圍內提供更為寬泛的電壓和電流組合和前所未有的靈活性,單機范圍5kW到4MW,電流范圍高達10000A及電壓范圍高達20kV,同時電源提供標準通訊接口,簡化和加快測試開發;輸入交流和輸出直流雙閉環光隔離驅動,具有效率高,穩壓、mS級瞬態動態特性響應,輸出波形平滑,具有省電、質量穩定且容易控制的特點。

該產品主要用于熔斷器、保險絲測試、快速加熱、電阻老練、潛艇彈射等瞬時高性能試驗特性需求。

產品性能特點:

●采用交流輸入和直流輸出雙閉環采樣控制,瞬時響應≤1mS。

●體積小、重量輕、效率高(效率可達92%以上)、質量可靠、性能穩定。

●具有RS485接口,用戶的計算機可控制電源的開關機,設定試驗的電壓、電流、試驗時間,顯示試驗的電壓、電流、試驗時間及電源的工作狀態,實時保存被測試驗產品的試驗數據,方便查詢。

●LCD液晶屏顯示,智能化程度高。

●自動計時功能:試驗時間可從1-9999小時任意設定,計時時間到自動切斷輸出并報警保存當前時間;

 ●溫度監測(選配):可自動檢測產品表面溫度。

●內置短路回饋特性,允許長期短路或短路開機(限流)。

●輸入功率因數高達0.94以上(可根據需要選擇采用AFE整流電路單元,功率因數0.99)

●保護、報警方式齊全:過壓、過流、過溫、缺相自動切斷輸出,所有保護方式均同時帶有報警顯示和報警聲音,并具有報警信號的開關量的輸出端口。

●狀態指示齊全:電源通電、過壓、過流、過溫、缺相、短路狀態指示

●顯示精度高,誤差小,電壓、電流誤差和根據測試需求定制


  主要技術參數:

特性類型

參數項目

技術要求

輸入特性

額定輸入電壓

交流三相380V±10%   50Hz±10%

輸出特性

輸出電壓

DC:U=  0~額定值可調 (根據用戶要求定制)

輸出電流

DC  I=  0~額定值可調(≤12000A根據用戶要求定制)

輸出功率

P=U*I

輸出電流誤差

≤0.3%

紋    波

≤0.5%

顯示精度

電流上升精度1ms,電流維持時間、間隔時間精度:1 S

設定分辨率

電壓: 1000V以下設定精度為0.1V、 1000V以上設定精度1V

電流:1000A以下設定精度為0.1V、 1000A以上設定精度1A

工作方式

 7*24小時長時間滿負載工作

程序運行

參數設置

●輸出電流可程控,在觸摸屏上設置電流的輸出階梯波形。

●分別可設置:輸出電壓電流值、電流上升時間、電流維持時間、周期數、間隔時間、重復試驗次數;

●電壓可設置:0—額定值

●輸出電流設置:分50個階梯:每個階梯的電流均可在 0-額定值內任意設置;

●電流上升時間可設置:1-99999(ms)內設置(0ms默認電源沒有電流輸出),0--12000A上升時間≤3mS

●電流維持時間可設置:在0-99999.99s(步進0.01S)內任意設置;

●間隔時間可設置:在0-99999s內任意設置;

●周期數可設置:1-99999次;

●多周期間隔重復試驗:在設置周期次數后,可設置重復這樣的周期次數試驗

試驗保護

●允許長時間短路,短路時按照設定電流恒流輸出。

●試驗過程中,輸出開路,自動停止電流、電壓輸出。同時保持開路時(樣品熔斷時間點)的試驗參數。有聲光報警

輸出方式

銅排

通訊接口

標配RS485

軟啟動時間

≤3S

適用場合

熔斷器試驗、 加熱試驗

絕緣

特性

絕緣強度

輸入—輸出:AC1000V,10mA,1分鐘

輸入—機殼:AC1000V,10mA,1分鐘

絕緣

電阻

絕緣電阻

輸入—輸出:≥20MΩ

輸入—機殼:≥20MΩ

輸出—機殼;≥20MΩ

安規特性

保護方式

過壓保護、過流保護、過熱保護、市電缺相保護等

輸出設定方式

電壓、電流

觸摸屏設置

耐熱等級

耐熱等級

H級

冷卻方式

冷卻方式

強迫風冷

使用環境

使用環境

環境溫度:-10-40℃   20%-80%RH不結露  環境海拔:2000m

數據保存

USB接口

電源自帶USB接口
