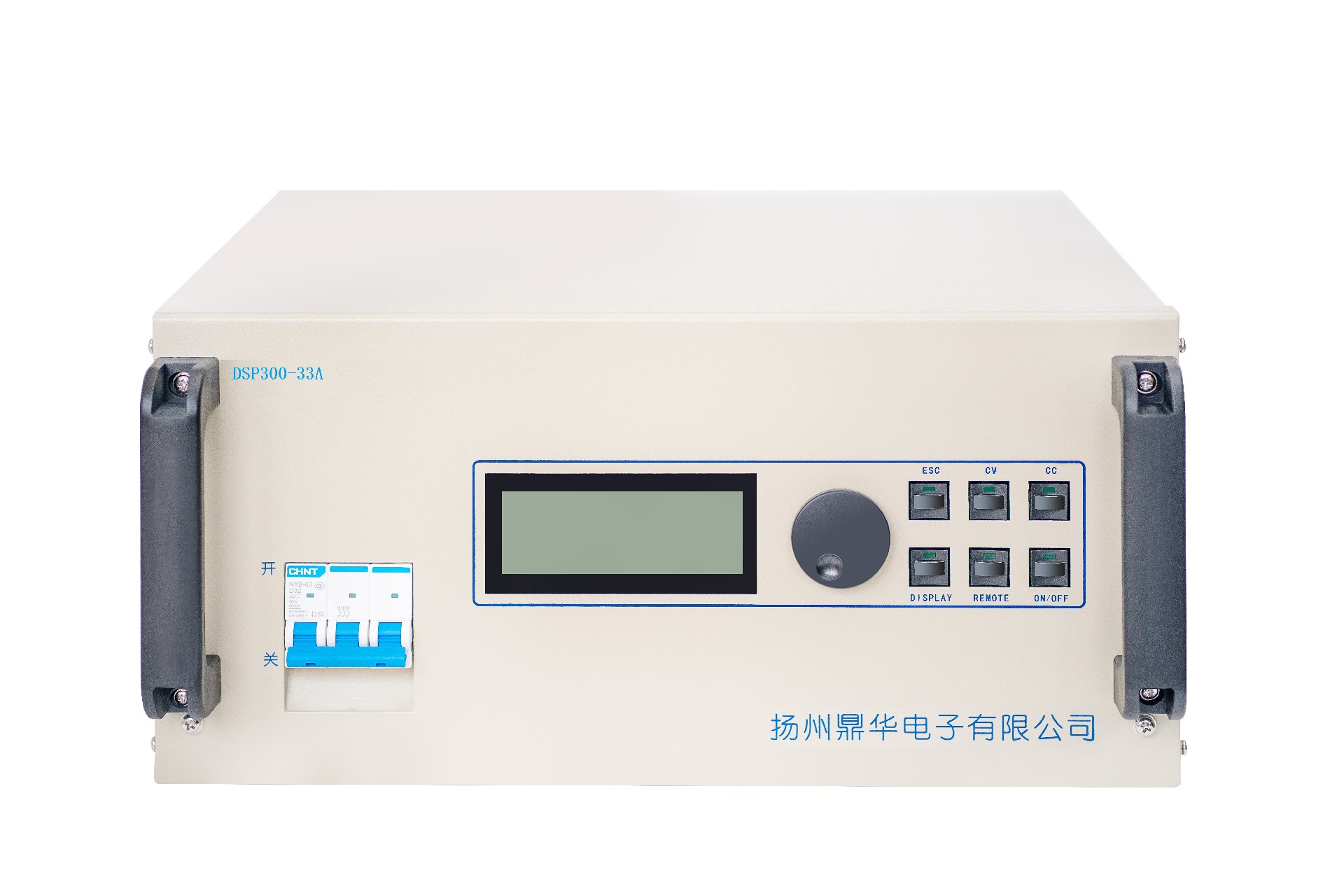

• DSP系列高精度可編程直流電源(12KW以內)

    所屬分類:通用電源行業

      DSP系列高精度可編程直流開關電源由大功率IGBT、全橋逆變、功率因數校正電路、高頻變壓器、整流濾波組成主回路,以高性能的數字信號處理控制器為核心構成控制系統,可采用智能控制操作面板作為人機界面與上位機通信,實現智能控制。▲主要性能特點:  ?體積小、重量輕(相當于同等功率的線性電源或可控硅電源體積和重量的三分之一)  ?高效率(效率可達95%以上)、性能穩定?! ?高功率因素(功率因數高達0.95以上)  ?高精度(輸出電壓精度0.1%FS以上)?! ?單機功率可達12KW。自行選擇定制輸出最大電壓、電流值。  ?保護功能齊全:過壓、過流、過溫、缺相、短路自動切斷輸出,跳閘保護;   ?參數設定方式多樣化;可選用旋轉定位器或觸摸式按鍵  ?顯示方式多樣化···

產品詳情

  DSP系列高精度可編程直流開關電源由大功率IGBT、全橋逆變、功率因數校正電路、高頻變壓器、整流濾波組成主回路,以高性能的數字信號處理控制器為核心構成控制系統,可采用智能控制操作面板作為人機界面與上位機通信,實現智能控制。

▲主要性能特點:

  ?體積小、重量輕(相當于同等功率的線性電源或可控硅電源體積和重量的三分之一)

  ?高效率(效率可達95%以上)、性能穩定。

  ?高功率因素(功率因數高達0.95以上)

  ?高精度(輸出電壓精度0.1%FS以上)。

  ?單機功率可達12KW。自行選擇定制輸出最大電壓、電流值。

  ?保護功能齊全:過壓、過流、過溫、缺相、短路自動切斷輸出,跳閘保護;

  ?參數設定方式多樣化;可選用旋轉定位器或觸摸式按鍵

  ?顯示方式多樣化:可選用LED數碼管顯示或選用LCD智能液晶屏顯示。

  ?內置短路回饋特性,允許長期短路或短路開機(限流).

  ?輸出波形定制化:平滑直流、單向脈沖、雙向脈沖、特殊波形。恒壓、恒流、恒功率控制,控制模式無擾切換

  ?可以通過計算機的RS485(或RS232)標準接口,對電源系統進行實時監控(選配)

  ?PLC接口功能:通過PLC的DA模塊輸出的信號控制整流器的可調輸出,以及電壓、電流和各種運行參數的監測(選配 )

▲產品運用場合:

  適用于實驗室、電子設備老化、電機軟啟動、電機勵磁、電加熱、電容老煉、蓄電池充電、晶體生長、通訊設備、工廠電器、環境測試等場合。

▲主要技術參數:

特性類型

參數項目

技術參數

輸入特性

輸 入 電 壓

220VAC±10%  或  380VAC±10%  50Hz

輸出特性

輸出電壓

0—100%Umax可調     Umax值根據用戶要求定制


輸出電流

0—100%Imax可調     Imax值根據用戶要求定制


輸出功率

單機輸出功率 1—12KW以內


效    率

≥95%(80%~100%額定輸出時測量)


恒壓精度

源效應:≤0.1%直流輸出電壓整定值  (源電壓變化±10%時)
時漂:≤0.3%額定值 (連續工作時間大于8小時時)
溫漂:≤0.4‰/℃ (在溫度范圍內,由溫度變化引起的變化率)
負載效應:≤0.1%額定值  (輸出電流從零至額定值變化時)


恒流精度

源效應:≤0.1%直流輸出電流整定值(源電壓變化±10%時)
時漂:≤0.3%額定值 (連續工作時間大于8小時時)
溫漂:≤0.4‰/℃ (在溫度范圍內,由溫度變化引起的變化率)
負載效應:≤0.5%額定值 (電壓從零至額定值變化時)


設定精度

電壓:0.1V  電流:0.1A


紋   波rms

≤0.3%(輸出為最高電壓,最大電流時)
可特殊定制≤0.1%額定值高精度低紋波輸出


軟起動時間

>3S


工作方式

長期滿負載連續工作。

顯示方式

電壓、電流顯示

LED數碼管顯示或智能液晶顯示屏(可選)

調節方式

電壓、電流調節

1:多圈電位器調整、2:旋轉編碼器+按鍵、3:觸摸式  (可選)



安規特性

保 護 方 式

過壓、過流、過熱、缺相、短路自動報警保護


開機沖擊

≤1%額定電壓


瞬態響應時間

≤20ms

絕緣特性

絕緣強度

輸入—輸出: AC1500V ,10mA,1分鐘



輸入—機殼: AC1500V , 10mA,1分鐘



輸出—機殼: AC500V , 10mA,1

絕緣電阻

絕緣電阻

≥200MΩ

冷    卻

冷卻方式

風冷

環境要求

使用環境

使用場所:室內。   溫度:-10℃~50℃    空氣濕度:≤80%

定制(選配)

通訊

RS485(或RS232)標準接口,PLC模擬量開關量輸出接口,并機擴容接口


其他輔助功能

單向脈沖、雙向脈沖、特殊波形,恒功率控制等。

▲用戶見證:

  清華大學、北京大學、天津大學、山東大學、武漢理工大學、中國鐵道科學研究院機車車輛研究所  成都立航科技股份有限公司、武漢嘉晨汽車技術有限公司、博世電動工具(中國)有限公司、日立電子(蘇州)有限公司、友達光電(蘇州)有限公司、川奇光電(揚州)有限公司、江蘇一環集團、山東東岳集團、上海一開電氣集團、常州天合光能有限公司、株洲宏達電子股份有限公司、株洲中電電容器有限公司、 立隆電子(蘇州)有限公司、廈門法拉電子股份有限公司、蘇州泰思特電子科技有限公司、廣州航星電子有限公司。。。。。。。。
